Consola de mezcla profesional digital, 32ch. TF5. YAMAHA.

USD4,500.00 USD3,890.00

Su alta capacidad de entradas y su número de faders hace que esta potente mesa sea ideal para aplicaciones de mayor tamaño.

  • 33 faders motorizados (32 canales + 1 máster)
  • 48 canales de mezcla de entrada (40 mono + 2 estéreo + 2 retornos)
  • 20 buses Aux (8 mono + 6 estéreo) + estéreo + buses sub
  • 8 grupos DCA con función Roll-out
  • 32 entradas analógicas combinadas micro/línea (XLR/TRS) + 2 entradas analógicas de línea estéreo con conectores RCA
  • 16 salidas analógicas XLR
  • 34 x 34 canales de grabación/reproducción digital vía USB 2.0 + 2 x 2 vía dispositivo de almacenamiento externo USB
  • 8 Efectos y 10 GEQ
  • 1 ranura de expansión para tarjeta de interfaz de audio NY64-D
Categorías: ,

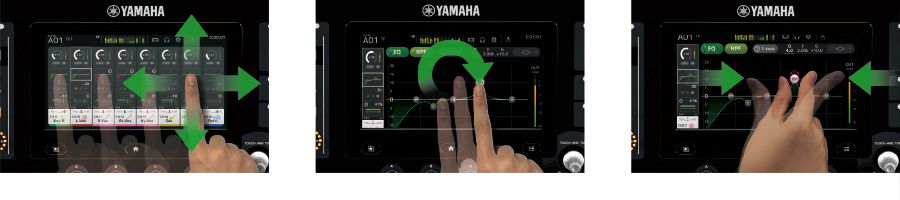

Manejo táctil para un control mucho más personal

Diseñada y perfeccionada para ofrecer el manejo más fluido posible mediante su panel de control táctil, la interfaz de la serie TF permite un flujo de trabajo fácil y eficaz que puede ser una gran ventaja en cualquier situación de mezcla. El contenido visual ha sido diseñado específicamente para que sea accesible de manera sencilla y directa, con una disposición de los elementos que contribuye a conseguir las mezclas más naturales y eficaces. El manejo mediante panel táctil resulta tan simple que es como si diésemos forma al sonido con los dedos.

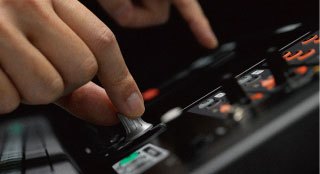

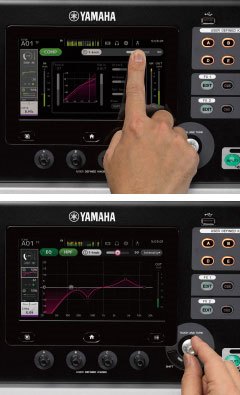

Botón de «»tocar y girar»» que aporta mayor precisión de control

Cuando hace falta precisar mucho una ecualización o cualquier otro ajuste, siempre se dispone del botón físico de «»tocar y girar»» justo al lado del panel táctil. También hay cuatro botones definidos por el usuario debajo de panel que se pueden asignar al control del umbral de compresión, a la ganancia de ecualización o a otros parámetros que necesiten acceso directo y rápido durante la mezcla. Los botones siempre afectan al canal seleccionado en cada momento.

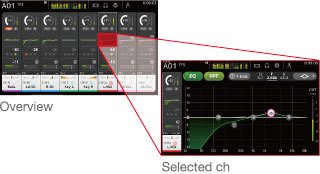

Interfaces de Canal Seleccionado y Visión General tradicionales

Al igual que la serie CL, la operatividad se basa en las ventanas de Visión General y Canal Seleccionado. La pantalla de Visión General muestra los parámetros de ocho canales a la vez, mientras que el botón de «»tocar y girar»» proporciona acceso directo a la ganancia, a la ecualización de control único (1-knob EQ™), a la compresión de control único (1-knob COMP™), al umbral de puerta, al nivel del envío a efectos, a la panoramización y a otros parámetros. Y si hace falta acceder a parámetros detallados para un control más preciso, tocando por segunda vez el parámetro resaltado se cambia a la pantalla de Canal Seleccionado.

Nuevas funciones para una configuración y operatividad más fluidas

Una configuración efectiva de la ganancia, el compresor y la ecualización requieren un considerable grado de conocimientos y experiencia. Incluso los ingenieros más veteranos necesitan invertir tiempo en estos ajustes básicos que son de vital importancia. Además de sus intuitivas interfaces de usuario, las mesas TF incluyen una serie de funciones que contribuyen a que la configuración de estos parámetros esenciales se haga rápidamente y sin problemas.

1-knob COMP™ y 1-knob EQ™: un solo botón para conseguir el sonido ideal

Además de la ecualización y de dos procesadores de dinámica en cada canal, las mesas TF ofrecen ocho potentes procesadores que permiten un amplísimo control del sonido. FX1 y FX2, de acceso general, tienen el mismo tipo de procesadores SPX que desde hace mucho son un estándar en las grabaciones y en las sonorizaciones en directo, ofreciendo 17 programas que van desde reverberaciones, retardos o efectos de modulación como flanger y chorus hasta compresión de 3 bandas. La tecla del panel EDIT abre la pantalla de los parámetros de los efectos en la que se pueden ajustar de manera detallada parámetros tales como el tiempo de reverberación o la realimentación del retardo. Los seis procesadores restantes están disponibles en los canales maestros AUX 9/10-19/20. Disponen de todos los efectos excepto reverberación.* La compresión multibanda es perfecta para controlar el nivel de los monitores in-ear, el retardo se puede utilizar para la alineación de altavoces, etc. Y como estos buses AUX pueden enviarse al bus estéreo principal, los efectos se pueden utilizar para complementar el procesamiento disponible en los canales de entrada cuando FX1 y FX2 no sean suficientes. Loa buses AUX 1-8 y los canales de salida principales incluyen la misma ecualización paramétrica de 4 bandas que los canales de entrada, más el ecualizador gráfico Flex12 de 31 bandas. Ambos tipos de ecualización aportan un valor incalculable a la hora de optimizar la respuesta de los altavoces y de eliminar la realimentación. * La reverberación está disponible para AUX 9/10 y 11/12.

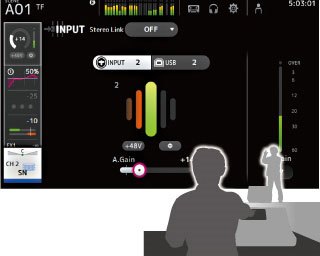

La función GainFinder™ permite una configuración precisa de la ganancia

La ganancia es el primer ajuste que se efectúa sobre la señal de entrada, y su configuración tiene notable influencia sobre cómo van a a afectar a la señal los parámetros posteriores. Yamaha ha desarrollado la forma más rápida y exacta de configurar este parámetro básico tan fundamental. La nueva función GainFinder facilita una óptima configuración de la ganancia para las señales de entrada individuales, consiguiéndose así la funcionalidad y calidad de señal ideales. El usuario solo tiene que ajustar la ganancia del canal de modo que el indicador verde central del medidor de nivel permanezca iluminado el mayor tiempo posible. Por supuesto, los medidores de nivel también llevan a cabo su función tradicional, así que, si se prefiere, se puede seguir el procedimiento de configuración de ganancia estándar.

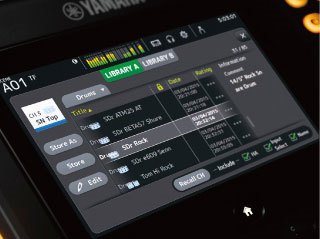

Prácticas preconfiguraciones y escenas: el camino más corto para llegar a un gran sonido

Como siempre, se incluye la memoria de escenas que ya es habitual en las mesas Yamaha y que permite almacenar los ajustes de una mezcla para recuperarlos de forma instantánea cuando haga falta. También hay una serie de preconfiguraciones de canales que han sido creadas en colaboración con algunos de los más importantes fabricantes de micrófonos y con reconocidos ingenieros de sonido, proporcionando puntos de partida que pueden ser de gran ayuda para llegar muy lejos y lograr un sonido excepcional. Las preconfiguraciones de canales cubren parámetros como la ganancia de los previos, la ecualización, la dinámica y otros muchos, incluso hasta detalles como el nombre y los colores de los canales. Cuanto más tiempo se invierta en la configuración básica, más tiempo disponible para perfeccionar la mezcla y para comunicarse con los músicos que están en el escenario.

Las preconfiguraciones QuickPro Presets™ proporcionan acceso instantáneo a configuraciones de sonido profesional

El equipo de investigación y desarrollo de Yamaha desarrolló una selección de QuickPro Presets™ optimizada para una amplia variedad de micrófonos y equipos de salida trabajando en colaboración con reconocidos ingenieros y fabricantes como Audio-Technica, FitEar, Sennheiser, Shure, Ultimate Ears y Westone Laboratories. Con estos prácticos preajustes, incluso el ingeniero novato puede acercarse mucho al sonido ideal, mientras que los ingenieros experimentados apreciarán el significativo ahorro de tiempo. Para los canales de entrada hemos preparado más de 200 presintonías que van desde la voz hasta la batería. Todos los presets fueron ajustados con precisión utilizando una amplia gama de micrófonos e instrumentos reales. Para los canales de salida hemos desarrollado presets para una gran variedad de sistemas de altavoces y monitores en el oído, como Ultimate Ears, con varias variaciones para adaptarse a diferentes entornos y tamaños de sala. Todos ellos se pueden utilizar tal cual cuando el tiempo apremia, pero también son un buen punto de partida para el ajuste fino manual. Los ajustes creados a partir de las configuraciones prefijadas o desde cero también se pueden guardar como configuraciones prefijadas adicionales. El ecualizador de 1 perilla y el COMP de 1 botón se pueden utilizar con QuickPro Presets™, lo que proporciona una forma súper racionalizada de ajustar el sonido. Además de los presets integrados, se añadirá el nuevo QuickPro Presets™ al sitio web de Yamaha Pro Audio, así que asegúrate de comprobar si hay actualizaciones.



La disposición del panel optimiza la eficacia del flujo de trabajo

Un análisis meticuloso de los flujos de trabajo, en el que han participado un buen número de ingenieros, ha llevado al diseño de un panel cuya disposición es altamente eficaz. En lugar de limitarse a ser una larga lista de funciones avanzadas, las mesas TF presentan funciones y prestaciones significativas y con mucho sentido, a las que se accede de la forma más lógica y simple gracias a un diseño global que maximiza la visibilidad y la operatividad.

Sección completa de bancos de faders

Existen dos bancos de ENTRADAS y un banco de SALIDAS, y el banco de GRUPOS se puede seleccionar pulsando los botones de ambos bancos de ENTRADAS simultáneamente. El banco de GRUPOS permite controlar los niveles de múltiples canales desde un solo fader DCA. También hay un banco de faders PERSONALIZABLES donde se pueden asignar cualquier entrada, salida o grupo DCA a cualquier fader.

Función DCA Roll-out (despliegue de faders) que potencia el control de los grupos

Cuando se selecciona el banco de faders de GRUPO, todos los faders que no sean los másters DCA del 1 al 8 funcionan como faders asignados a la función Roll-out. Al seleccionar uno de los grupos DCA, instantáneamente se «»despliegan»» (roll out) los canales de entrada de ese grupo a los faders asignados a la función Roll-out. Esta útil función hace que sea más fácil ajustar el nivel y otros parámetros de los canales individuales mientras se utilizan los ocho faders DCA para la mezcla general.

Nombre y color de los canales

Un panel de visualización situado encima del fader de cada canal muestra el nombre o ID asignado a cada canal, el nombre del puerto y el ajuste del fader en ese momento. También puede visualizarse el estado de la alimentación phantom y del funcionamiento de la puerta y del compresor. Una barra de color que muestra el color asignado al canal hace que la navegación visual sea facilísima y evita la confusión cuando se cambian los bancos de faders o se recuperan escenas.

Los faders proporcionan una visión clara de todas las entradas

La TF5 tiene 33 faders motorizados, la TF3 tiene 25 y la TF1 tiene 17. Todas las entradas del panel posterior tienen faders individuales, de modo que se puede verificar su estatus en un golpe de vista y se puede acceder a ellos directa e inmediatamente para su control.

Sección de envíos en los faders (SENDS ON FADER)

Los botones SENDS ON FADER llevan instantáneamente a los faders los niveles de los buses AUX o FX seleccionados para que resulte más fácil su verificación y ajuste. Cuando se activa un botón SENDS ON FADER, el fader MASTER actúa como maestro para el correspondiente bus, de forma que los niveles de AUX se pueden comprobar y controlar sin tener que cambiar bancos de faders.

Avanzado diseño que permite una operatividad fluida y cómoda

La sección superior del panel está diseñada para cumplir también la función de soporte para un iPad, partituras, apuntes, listas de repertorio y otros objetos pequeños. El panel consta de tres secciones anguladas que dan al operador máxima visibilidad y accesibilidad.

Otras características que contribuyen a un flujo de trabajo eficiente

– Sección de MANDOS DEFINIDOS POR EL USUARIO: los parámetros utilizados con frecuencia, como el umbral del compresor y la ganancia del ecualizador, por ejemplo, se pueden asignar para un acceso directo e instantáneo cuando sea necesario.

– Sección BOTONES DEFINIDOS POR EL USUARIO: asigne las configuraciones del mezclador que usa con frecuencia a estos seis botones para un acceso instantáneo, como la recuperación directa con un solo toque de las escenas especificadas.

– Sección MUTE: Se pueden silenciar múltiples entradas o efectos con una sola operación.

– Sección de Efectos: un canal dedicado ofrece conmutación de ENCENDIDO / APAGADO del efecto fácilmente, conmutación ON / OFF del monitor de referencia, ajuste de nivel y edición de parámetros de efectos.

– Sección ST IN: además de permitir la reproducción digital desde un iPad o iPhone o la grabación / reproducción con un dispositivo USB, tiene el control táctil de la reproducción BGM y otros archivos de audio. * Cuando utilice un dispositivo de almacenamiento USB para grabar, use una unidad de disco duro u otro dispositivo de alta velocidad. (No se garantiza que las unidades de memoria USB funcionen correctamente).



TF5

Fader Configuration 32 + 1 (Master)
Mixing Capacity Input Channels 48 (40 mono + 2 stereo + 2 return)
Aux Buses 20 (8 mono + 6 stereo)
Stereo Buses 1
Sub Buses 1
Input channel functions 8 DCA Groups
I/O Inputs 32 mic/line (XLR/TRS combo) + 2 stereo line (RCA pin)
Outputs 16 (XLR)
Expansion slots 1
On-board processors DSP 8 Effects + 10 GEQ
Sampling frequency rate Internal 48 kHz
Signal delay Less than 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz
Fader 100 mm motorized, Resolution = 10-bit, +10 dB to –138 dB, –∞ dB all faders
Total harmonic distortion Less than 0.05% 20 Hz–20 kHz @+4 dBu into 600 Ω , INPUT to OMNI OUT, Input Gain=Min. (Measured with a –18 dB/octave filter@80 kHz)
Frequency response +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT
Dynamic range 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min.
Hum & noise level Equivalent input noise –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter)
Residual output noise –85 dBu, ST master off (Measured with an A-Weight filter)
Crosstalk –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min.
Power requirements 100–240 V 50/60 Hz
Power consumption 120 W
Dimensions W 866 mm (34.1in)
H 225 mm (8.9in)
D 599 mm (23.6in)
Net weight 20.0 kg (44.1lb)
Accessorios Quick Guide, Power Cord, Nuendo Live
Options Expansion Card, Foot Switch (FC5)
Others Operating temperature range: 0–40 °C, Storage temperature range: -20–60 °C

Recording/Playback

PC/Mac (USB2.0) Recording 34 tracks, Playback 34 tracks
USB Storage Device Recording 2 tracks (USB hard drive/ SSD) *, Playback 2 tracks (USB hard drive/ SSD/ thumb drive)

*Please note – USB thumb drives are not supported by TF for recording purposes. Please refer to this link for compatible hard drives.

Analog Input Characteristics

Input Terminals GAIN Load
Impedance
For Use With
Nominal
Input Level Connector Balanced /
Unbalanced
Sensitivity *1 Nominal Max. before clip
INPUT1-32 (TF5)
INPUT1-24 (TF3)
INPUT1-16 (TF1)
+66dB 7.5kΩ 50-600Ω Mics
or 600Ω Lines
-82dBu (61.6μV) -62dBu (0.616mV) -42dBu (6.16mV) Combo Jack (XLR-3-31 type *2
or TRS phone *3)
Balanced
-6dB -10dBu (245mV) +10dBu (2.45V) +30dBu (24.5V)
ST IN 1,2 10kΩ 600Ω Lines -30dBV (31.6μV) -10dBV (316mV) +10dBV (3.16V) RCA Pin Jack Unbalanced

*1. Sensitivity is the lowest level that will produce an output of +4dBu (1.23V) or the nominal output level when the unit is set to maximum gain. (All faders and level controls are at maximum position.)
*2. 1: GND, 2: HOT, 3: COLD
*3. Tip: HOT, Ring: COLD, Sleeve: GND
*4. In these specifications, 0dBu = 0.775Vrms.
*5. +48V DC (phantom power) can be supplied to INPUT XLR type connectors via each individual software controlled switch.

Analog Output Characteristics

Output Terminals Source
Impedance
For Use With
Nominal
Output Level Connector Balanced /
Unbalanced
Nominal Max. before clip
OMNI OUT 1-16 75Ω 600Ω Lines +4dBu (1.23 V) +24dBu (12.3 V) XLR-3-32 type *1 Balanced
PHONES *5 100Ω 40Ω Phones 3mW 75mW Stereo Phone Jack (TRS) *2 Unbalanced

*1. 1: GND,2: HOT, 3: COLD
*2. Tip: LEFT, Ring: RIGHT, Sleeve: GND
*3. In these specifications, 0dBu = 0.775Vrms.
*4. All output DA converters are 24bit, 128times oversampling.
*5. The position of the level control is lowered by 16dB from the maximum.

Digital Input/Output Specifications

Terminals Format Data Length Audio Connector
USB (TO HOST) USB 24bit 34ch input / 34ch output, PCM USB (B type)
iPad USB Playback: MP3 or WAV file data / Record: WAV file data USB (A type)

Control I/O Specifications

Terminals Format Level Connector
NETWORK IEEE802.3 10BASE-T/100Base-TX RJ-45
FOOT SW TS Phone
